方形導波管計算

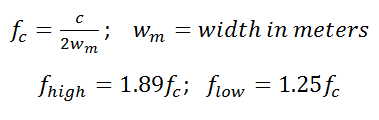

パスタナックの導波管計算を用いて、カットオフ周波数、動作周波数範囲、導波管壁幅から近似の導波管サイズを算出できます。

注: 下部ドロップダウンメニューから導波管サイズを選択すると、他の計算結果と同時に、導波管壁幅が自動的に計算されます。

このページを「お気に入り」に登録する: CTRL + D

計算

結果:

カットオフ周波数:
周波数範囲:
近似規格:

パスタナックの導波管は電磁波を導く構造のため、導波管伝送線ともよばれています。導波管は非常に低損失で、高電力、高アイソレーションが特長です。導波管は標準的な WR-430 から WR-12 があり、カバーする周波数は 1.7 GHz ~ 90 GHz に及びます。

導波管コンポーネントには、導波管同軸アダプタ、導波管ホーンアンテナ、導波管終端(負荷)、導波管セクション、ベンド等があります。詳細は導波管のページをご覧ください。

プレフィックス シンボル 価値
Tera 'T' 1012
Giga 'G' 109
Mega 'M' 106
kilo 'k' 103
プレフィックス シンボル 価値
pico 'p' 10-12
nano 'n' 10-9
micro 'u' 10-6
milli 'm' 10-3
