  • 広帯域をカバー 0.5 GHz 〜 18 GHz
  • 入力電力範囲 -20 dBm 〜 +10 dBm
  • 分割は2, 4, 5, 8, 10 プリスケーラから選択可能
  • 逆リークレベル最大85dB
  • 高速出力トランジション：100 psec (Typ.)
  • 低位相雑音 -155 dBc/Hz (Typ.) @ 100 kHz オフセット
  • コンパクトかつ気密シールのケース、フィールド交換式コネクタ
  • 入力電力 +13 dBm CW



すべて在庫あり、ご注文即日米国出荷です!

▼ 各製品の詳細は下記をクリックすると表示されます

分周器

Frequency Dividers




Part No.

Input
Frequency
(GHz)

Divide-By
Prescaler

CW Input
Power (dBm)

Max. Input
Power (CW)

Output
Power Typical
(dBm)

Output
Transition
Time (psec)

Reverse
Leakage
(dB)

DC Bias
(Volts/mA)

Female
Input/Output
RF Connectors
Frequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA   PE88D1000

0.5 to 18

10

-20 to +10

+13

-1

100

85

+5 / 152

SMA*
  • descrFrequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA

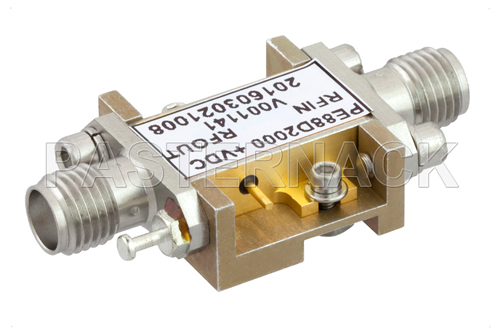

Frequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA   PE88D2000

0.5 to 18

2

-20 to +10

+13

-4

100

55

+5 / 75

SMA*
  • descrFrequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA

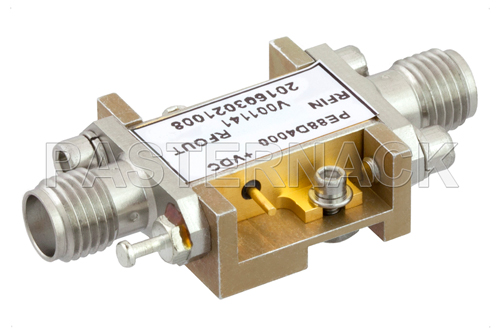

Frequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA   PE88D4000

0.5 to 18

4

-20 to +10

+13

-4

100

60

+5 / 93

SMA*
  • descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA

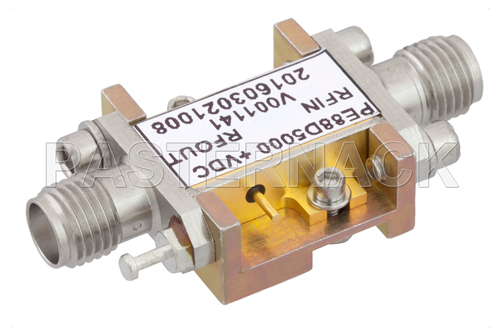

Frequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA   PE88D5000

0.5 to 8

5

-20 to +10

+13

-1

100

58

+5 / 80

SMA*
  • descrFrequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA

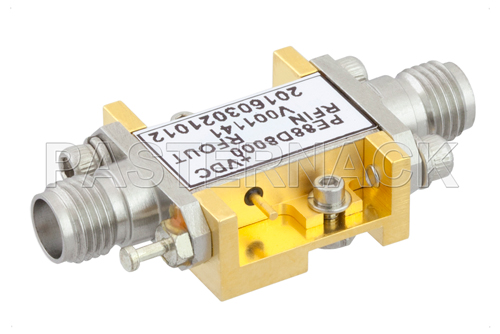

Frequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA   PE88D8000

0.5 to 18

8

-20 to +10

+13

-4

100

55

+5 / 98

SMA*
  • descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
  • descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA


* フィールド交換式コネクタ

分周器

Pasternack社の分周器は、100KHzのオフセット時に公称値-155dBc / Hzまで低下するレベルで、低付加シングルサイドバンド（SSB）位相雑音性能を実現する、優れたGaAs HBT MMIC半導体技術を利用しています。入力電力範囲は-20～+ 10dBmで、モデルにより -1～-4dBmの出力電力を提供します。また、100ピコ秒の高速出力遷移時間、最大85dBの高い逆リークレベル、+ 5V DC単一電源、動作温度範囲は-55℃～+ 85℃です。すべてのモデルはEAR99です。これらの分周器は、交換可能なSMAコネクタ付きのため、便利なPCBに「ドロップイン」するアプリケーション用に取り外すことができる、コンパクトな小型ケースに設計されています。頑丈なKovarケースのデザインは、ニッケル金メッキされ、密閉されており、MIL-STD-883環境試験条件の温度サイクルと微細漏れテストに適合しています。これらの汎用性の高く高信頼性のデバイスは、在庫しておりご注文後即発送可能です。
