All in-stock and available to ship the same day!
Pasternack offers 2 models of Single Pole Eight Throw (SP8T) Pin Diode Switches covering frequency bands from 500 MHz to 40 GHz. Designs feature excellent Isolation levels up to 55 dB, and extremely fast switching speed levels as low as 50 nsec. Models are available in MIL-Grade rugged coaxial packaging with integrated TTL compatible logic control circuitry.

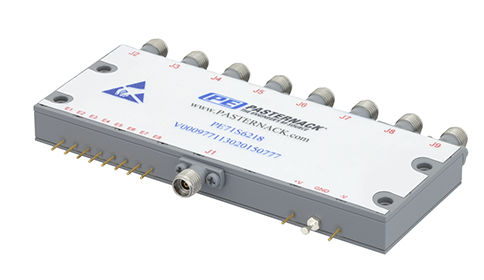

SP8T PIN Diode Switches
Part No.
& Additional
Views
Switch
Design
Frequency
Range
(MHz)
Typical
Isolation
(dB)
Typical
Insertion
Loss (dB)
Typical
Switching
Time (ns)
Max RF Input
Power (CW)
(Watts)
TTL Control
Connector
Type
Field
Replaceable
 |
PE71S6213 | Absorptive |
500-18,000 |
55 |
4.5 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6218 | Absorptive |
500-40,000 |
50 |
10 |
50 |
0.1 |
Solder Pin |
2.92mm Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2033 | Absorptive |
100-20,000 |
65 |
4.8 |
100 |
0.5 |
Solder Pin |
SMA Female |
No |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Click a category below for more details
Additional switches to explore
