All in-stock and available to ship the same day!
Pasternack offers 22 new models of Single Pole Double Throw (SPDT) Pin Diode Switches covering frequency bands from 10 MHz to 67 GHz. Designs feature excellent insertion loss as low as 1.2 dB, Isolation levels up to 80 dB, and fast switching speed levels as low as 100 nsec. Models are available in MIL-Grade rugged coaxial packaging with integrated TTL compatible logic control circuitry and some models support Field Replaceable Connectors.

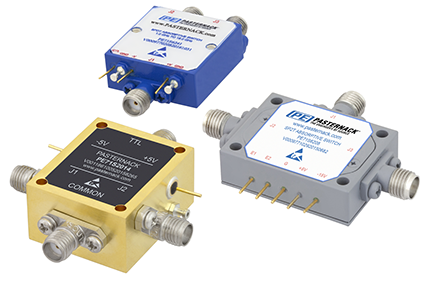

SPDT PIN Diode Switches
Part No.
& Additional
Views
Switch
Design
Frequency
Range
(MHz)
Typical
Isolation
(dB)
Typical
Insertion
Loss (dB)
Typical
Switching
Time (ns)
Max RF Input
Power (CW)
(Watts)
TTL Control
Connector
Type
Field
Replaceable
 |
PE71S6237 | Absorptive |
10-1,000 |
80 |
1.3 |
200 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2010 | Absorptive |
70-26,500 |
55 |
5 |
100 |
0.5 |
SMA |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2014 | Absorptive |
70-40,000 |
55 |
7 |
100 |
0.5 |
2.92mm |
2.92mm Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2026 | Absorptive |
100-67,000 |
40 |
10.5 |
100 |
0.5 |
SMA |
1.85mm Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6210 | Absorptive |
500-18,000 |
55 |
3.75 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6215 | Absorptive |
500-40,000 |
60 |
6 |
0.1 |
Solder Pin |
2.92mm Female |
Yes |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

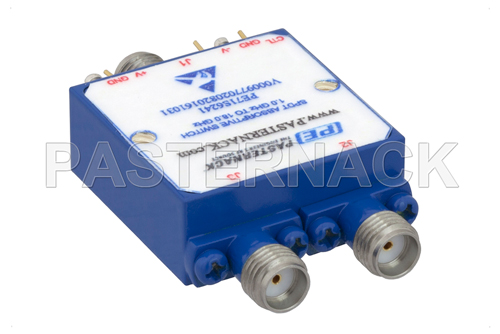

PE71S6241 | Absorptive |
1,000-18,000 |
65 |
3.5 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6208 | Absorptive |
2,000-4,000 |
75 |
1.2 |
100 |
1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

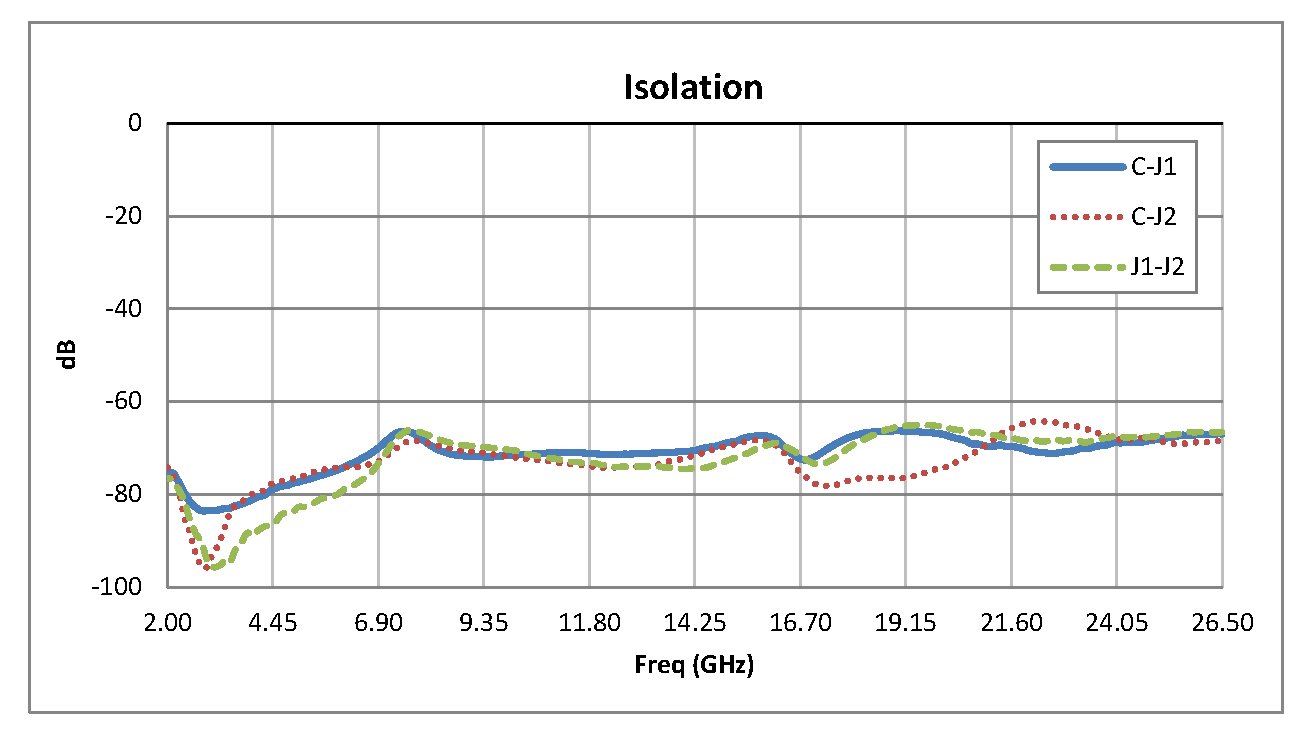

PE71S2018 | Absorptive |
2,000-26,500 |
60 |
4 |
100 |
0.5 |
SMA |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2022 | Absorptive |
2,000-40,000 |
55 |
5.5 |
100 |
0.5 |
2.92mm |
2.92mm Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6238 | Absorptive |
4,000-8,000 |
70 |
1.9 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6239 | Absorptive |
8,000-12,000 |
70 |
2.2 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6240 | Absorptive |
12,000-18,000 |
70 |
3.5 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2009 | Reflective |
70-26,500 |
30 |
3.5 |
100 |
0.5 |
SMA |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2013 | Reflective |
70-40,000 |
30 |
5.5 |
100 |
0.5 |
2.92mm |
2.92mm Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2025 | Reflective |
100-67,000 |
20 |
7.5 |
100 |
0.5 |
SMA |
1.85mm Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6269 | Reflective |
1,000-18,000 |
65 |
2.5 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2017 | Reflective |
2,000-26,500 |
30 |
3 |
100 |
1 |
SMA |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S2021 | Reflective |
2,000-40,000 |
30 |
4 |
100 |
0.5 |
2.92mm |
2.92mm Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6266 | Reflective |
4,000-8,000 |
70 |
1.6 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6267 | Reflective |
8,000-12,000 |
70 |
1.9 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
PE71S6268 | Reflective |
12,000-18,000 |
70 |
2.5 |
100 |
0.1 |
Solder Pin |
SMA Female |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
