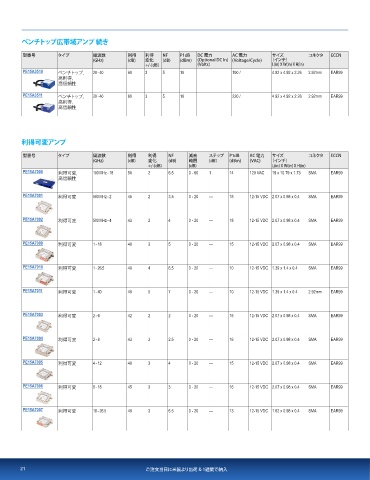

Page 22 - Test and Measurement Product Selection Guide

ベンチトップ広帯域アンプ.続き

型番号 タイプ 周波数 利得 利得 NF P1dB DC 電力 AC 電力 サイズ コネクタ ECCN
(GHz) (dB) 変化 (dB) (dBm) (Optional DC In) (Voltage/Cycle) （インチ）
+/-(dB) (Volts) L(in) X W(in) X H(in)
PE15A3510 ベンチトップ, 20 - 40 60 3 5 10 100 / 4.92 x 4.92 x 2.26 2.92mm EAR99
高利得,
高信頼性
PE15A3511 ベンチトップ, 20 - 40 60 3 5 10 220 / 4.92 x 4.92 x 2.26 2.92mm EAR99
高利得,
高信頼性

利得可変アンプ

型番号 タイプ 周波数 利得 利得 NF 減衰 ステップ P1dB AC 電力 サイズ コネクタ ECCN
(GHz) (dB) 変化 (dB) 範囲 (dB) (dBm) (VAC) （インチ）
+/-(dB) (dB) L(in) X W(in) X H(in)
PE15A7000 利得可変, 100 MHz - 18 50 2 6.5 0 - 60 1 14 120 VAC 19 x 10.79 x 1.73 SMA EAR99
高信頼性

PE15A7001 利得可変 500 MHz - 2 45 2 3.5 0 - 20 --- 18 12-15 VDC 2.07 x 0.98 x 0.4 SMA EAR99

PE15A7002 利得可変 500 MHz - 4 43 2 4 0 - 20 --- 18 12-15 VDC 2.07 x 0.98 x 0.4 SMA EAR99

PE15A7009 利得可変 1 - 18 40 3 5 0 - 20 --- 15 12-15 VDC 2.07 x 0.98 x 0.4 SMA EAR99

PE15A7010 利得可変 1 - 26.5 40 4 6.5 0 - 20 --- 10 12-15 VDC 1.39 x 1.4 x 0.4 SMA EAR99

PE15A7011 利得可変 1 - 40 40 5 7 0 - 20 --- 10 12-15 VDC 1.39 x 1.4 x 0.4 2.92mm EAR99

PE15A7003 利得可変 2 - 6 42 2 2 0 - 20 --- 16 12-15 VDC 2.07 x 0.98 x 0.4 SMA EAR99

PE15A7004 利得可変 2 - 8 43 3 2.5 0 - 20 --- 16 12-15 VDC 2.07 x 0.98 x 0.4 SMA EAR99

PE15A7005 利得可変 4 - 12 40 3 4 0 - 20 --- 15 12-15 VDC 2.07 x 0.98 x 0.4 SMA EAR99

PE15A7006 利得可変 6 - 18 45 3 3 0 - 20 --- 16 12-15 VDC 2.07 x 0.98 x 0.4 SMA EAR99

PE15A7007 利得可変 18 - 26.5 40 3 6.5 0 - 20 --- 13 12-15 VDC 1.62 x 0.98 x 0.4 SMA EAR99

21 ご注文当日に米国より出荷 & 1週間で納入
