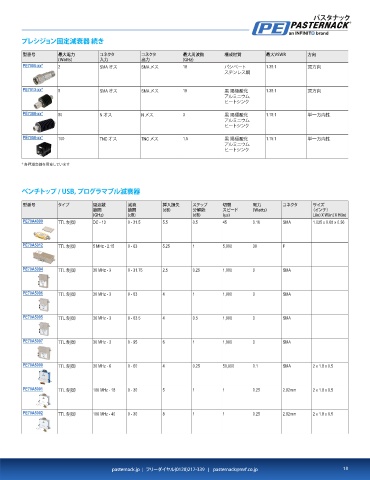

Page 19 - Test and Measurement Product Selection Guide

パスタナック

プレシジョン固定減衰器.続き

型番号 最大電力 コネクタ コネクタ 最大周波数 構成材質 最大VSWR 方向
(Watts) 入力 出力 (GHz)
PE7005-xx* 2 SMA オス SMA メス 18 パシベート 1.35:1 双方向
ステンレス鋼

PE7013-xx* 5 SMA オス SMA メス 18 黒 陽極酸化 1.35:1 双方向
アルミニウム
ヒートシンク

PE7388-xx* 50 N オス N メス 3 黒 陽極酸化 1.15:1 単一方向性
アルミニウム
ヒートシンク

PE7056-xx* 100 TNC オス TNC メス 1.5 黒 陽極酸化 1.15:1 単一方向性
アルミニウム
ヒートシンク

* 各種減衰値を用意しています

ベンチトップ./.USB,.プログラマブル減衰器

型番号 タイプ 周波数 減衰 挿入損失 ステップ 切替 電力 コネクタ サイズ
範囲 範囲 (dB) 分解能 スピード (Watts) （インチ）
(GHz) (dB) (dB) (µs) L(in) X W(in) X H(in)
PE70A4000 TTL 制御 DC - 13 0 - 31.5 5.5 0.5 45 0.16 SMA 1.035 x 0.68 x 0.36

PE70A5012 TTL 制御 5 MHz - 2.15 0 - 63 5.25 1 5,000 30 F

PE70A5004 TTL 制御 30 MHz - 3 0 - 31.75 2.5 0.25 1,000 0 SMA

PE70A5006 TTL 制御 30 MHz - 3 0 - 63 4 1 1,000 0 SMA

PE70A5005 TTL 制御 30 MHz - 3 0 - 63.5 4 0.5 1,000 0 SMA

PE70A5007 TTL 制御 30 MHz - 3 0 - 95 6 1 1,000 0 SMA

PE70A5000 TTL 制御 30 MHz - 6 0 - 60 4 0.25 50,000 0.1 SMA 2 x 1.8 x 0.5

PE70A5001 TTL 制御 100 MHz - 18 0 - 30 5 1 1 0.25 2.92mm 2 x 1.8 x 0.5

PE70A5002 TTL 制御 100 MHz - 40 0 - 30 8 1 1 0.25 2.92mm 2 x 1.8 x 0.5

pasternack.jp | フリーダイヤル(0120)217-339 | pasternack@mrf.co.jp 18
