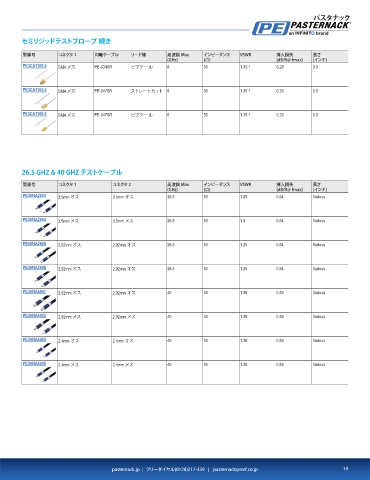

P. 15
パスタナック
セミリジッドテストプローブ.続き
型番号 コネクタ 1 同軸ケーブル リード線 周波数 Max インピーダンス VSWR 挿入損失 長さ
(GHz) (Ω) (dB/ft@ fmax) (インチ)
PE3CA1105-3 SMA メス PE-034SR ピグテール 6 50 1.35:1 0.28 3.0
PE3CA1103-3 SMA メス PE-047SR ストレートカット 6 50 1.35:1 0.20 3.0
PE3CA1106-3 SMA メス PE-047SR ピグテール 6 50 1.35:1 0.20 3.0
26.5.GHZ.&.40.GHZ.テストケーブル
型番号 コネクタ 1 コネクタ 2 周波数 Max インピーダンス VSWR 挿入損失 長さ
(GHz) (Ω) (dB/ft@ fmax) (インチ)
PE3VNA2603 3.5mm オス 3.5mm オス 26.5 50 1.25 0.64 Various
PE3VNA2604 3.5mm メス 3.5mm メス 26.5 50 1.3 0.64 Various
PE3VNA2605 2.92mm オス 2.92mm オス 26.5 50 1.25 0.64 Various
PE3VNA2606 2.92mm オス 2.92mm オス 26.5 50 1.25 0.64 Various
PE3VNA4001 2.92mm オス 2.92mm オス 40 50 1.38 0.83 Various
PE3VNA4002 2.92mm メス 2.92mm メス 40 50 1.38 0.83 Various
PE3VNA4004 2.4mm オス 2.4mm オス 40 50 1.38 0.83 Various
PE3VNA4005 2.4mm メス 2.4mm メス 40 50 1.38 0.83 Various
