パスタナック

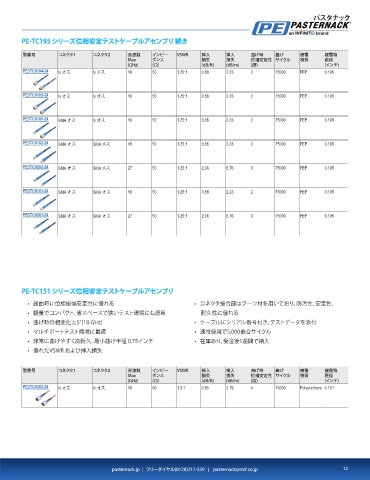

PE-TC195.シリーズ位相安定テストケーブルアセンブリ.続き

型番号 コネクタ1 コネクタ2 周波数 インピー VSWR 挿入 挿入 曲げ時 曲げ 被覆 被覆物
Max ダンス 損失 損失 位相安定性 サイクル 物質 直径
(GHz) (Ω) (dB/ft) (dB/m) (度) (インチ)
PE3TC0104-24 N オス N メス 18 50 1.25:1 0.68 2.23 2 75000 FEP 0.195

PE3TC0103-24 N オス N オス 18 50 1.25:1 0.68 2.23 2 75000 FEP 0.195

PE3TC0105-24 SMA オス N オス 18 50 1.25:1 0.68 2.23 2 75000 FEP 0.195

PE3TC0102-24 SMA オス SMA メス 18 50 1.25:1 0.68 2.23 2 75000 FEP 0.195

PE3TC0202-24 SMA オス SMA メス 27 50 1.25:1 2.06 6.76 3 75000 FEP 0.195

PE3TC0101-24 SMA オス SMA オス 18 50 1.25:1 0.68 2.23 2 75000 FEP 0.195

PE3TC0201-24 SMA オス SMA オス 27 50 1.25:1 2.06 6.76 3 75000 FEP 0.195

PE-TC151.シリーズ位相安定テストケーブルアセンブリ

• 屈曲時に位相振幅安定性に優れる • コネクタ接合部はブーツ材を用いており、防汚性、安定性、
• 軽量でコンパクト、省スペースで狭いテスト環境にも適用 耐久性に優れる
• 曲げ時位相変化±5°(18 GHz) • ケーブルにシリアル番号付き、テストデータを添付
• マルチポートテスト環境に最適 • 通常使用で5,000嵌合サイクル
• 非常に曲げやすく高耐久、最小曲げ半径 0.75インチ • 在庫あり、受注後1週間で納入
• 優れたVSWR および挿入損失

型番号 コネクタ1 コネクタ2 周波数 インピー VSWR 挿入 挿入 曲げ時 曲げ 被覆 被覆物
Max ダンス 損失 損失 位相安定性 サイクル 物質 直径
(GHz) (Ω) (dB/ft) (dB/m) (度) (インチ)
PE3TC0302-24 N オス N オス 18 50 1.3:1 0.85 2.79 5 75000 Polyurethane 0.151
