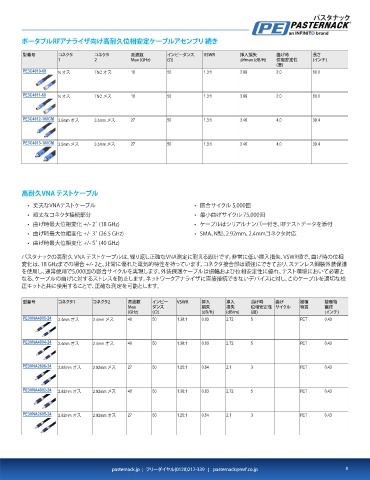

パスタナック
ポータブルRFアナライザ向け高耐久位相安定ケーブルアセンブリ.続き
型番号 コネクタ コネクタ 周波数 インピーダンス VSWR 挿入損失 曲げ時 長さ
1 2 Max (GHz) (Ω) @fmax (dB/ft) 位相安定性 (インチ)
(度)
PE3C4010-60 N オス TNC オス 18 50 1.3:1 3.89 2.0 60.0
PE3C4011-60 N オス TNC メス 18 50 1.3:1 3.89 2.0 60.0
PE3C4012-100CM 3.5mm オス 3.5mm メス 27 50 1.3:1 3.46 4.0 39.4
PE3C4013-100CM 3.5mm メス 3.5mm メス 27 50 1.3:1 3.46 4.0 39.4
高耐久VNA.テストケーブル
• 丈夫なVNAテストケーブル • 嵌合サイクル 5,000回
• 頑丈なコネクタ接続部分 • 最小曲げサイクル 75,000回
• 曲げ時最大位相変化 +/- 2˚ (18 GHz) • ケーブルはシリアルナンバー付き、RFテストデータを添付
• 曲げ時最大位相変化 +/- 3˚ (26.5 GHz) • SMA、N型、2.92mm、2.4mmコネクタ対応
• 曲げ時最大位相変化 +/- 5˚ (40 GHz)
パスタナックの高耐久 VNA テストケーブルは、繰り返し正確なVNA測定に耐える設計です。非常に低い挿入損失、VSWR値で、曲げ時の位相
変化は、18 GHzまでの場合 +/- 2と、非常に優れた電気的特性を持っています。コネクタ接合部は頑強にできており、ステンレス鋼製外装保護
を使用し、通常使用で5,000回の嵌合サイクルを実現します。外装保護ケーブルは振幅および位相安定性に優れ、テスト環境において必要と
なる、ケーブルの曲げに対するストレスを防止します。ネットワークアナライザに直接接続できないデバイスに対し、このケーブルを適切な校
正キットと共に使用することで、正確な測定を可能とします。
型番号 コネクタ1 コネクタ2 周波数 インピー VSWR 挿入 挿入 曲げ時 曲げ 被覆 被覆物
Max ダンス 損失 損失 位相安定性 サイクル 物質 直径
(GHz) (Ω) (dB/ft) (dB/m) (度) (インチ)
PE3VNA4005-24 2.4mm オス 2.4mm メス 40 50 1.38:1 0.83 2.72 5 PET 0.43
PE3VNA4004-24 2.4mm オス 2.4mm オス 40 50 1.38:1 0.83 2.72 5 PET 0.43
PE3VNA2606-24 2.92mm オス 2.92mm メス 27 50 1.25:1 0.64 2.1 3 PET 0.43
PE3VNA4002-24 2.92mm オス 2.92mm メス 40 50 1.38:1 0.83 2.72 5 PET 0.43
PE3VNA2605-24 2.92mm オス 2.92mm オス 27 50 1.25:1 0.64 2.1 3 PET 0.43
