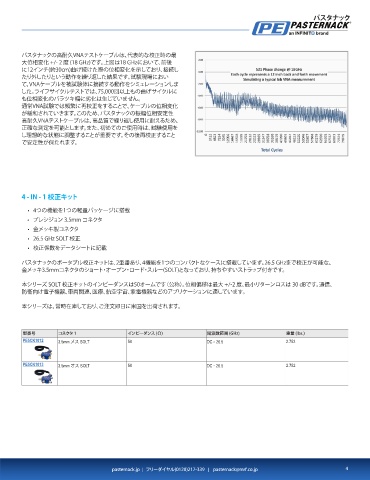

パスタナック
パスタナックの高耐久VNAテストケーブルは、代表的な校正時の最
大位相変化 +/- 2 度 (18 GHz)です。上図は18 GHzにおいて、前後
に12インチ(約30cm)曲げ続けた際の位相変化を示しており、接続し
たり外したりという動作を繰り返した結果です。試験現場におい
て、VNAケーブルを被試験体に接続する動作をシミュレーションしま
した。ライフサイクルテストでは、75,000回以上もの曲げサイクルに
も位相変化のバラツキ幅に劣化は生じていません。
通常VNA試験では頻繁に再校正をすることで、ケーブルの位相変化
が緩和されていきます。このため、パスタナックの振幅位相安定性
高耐久VNAテストケーブルは、高品質で繰り返し使用に耐えるため、
正確な測定を可能とします。また、初めてのご使用時は、試験使用を
し理想的な状態に調整することが重要です。その後再校正すること
で安定性が保たれます。
4.-.IN.-.1.校正キット
• 4つの機能を1つの軽量パッケージに搭載
• プレシジョン 3.5mm コネクタ
• 金メッキ製コネクタ
• 26.5 GHz SOLT 校正
• 校正係数をデータシートに記載
パスタナックのポータブル校正キットは、2型番あり、4機能を1つのコンパクトなケースに搭載しています。26.5 GHzまで校正が可能な、
金メッキ3.5mmコネクタのショート・オープン・ロード・スルー(SOLT)となっており、持ちやすいストラップ付きです。
本シリーズ SOLT 校正キットのインピーダンスは50オームです（公称）。位相偏移は最大 +/-2 度、最小リターンロスは 30 dBです。通信、
防衛向け電子機器、車両関連、医療、航空宇宙、家電機器などのアプリケーションに適しています。
本シリーズは、常時在庫しており、ご注文即日に米国を出荷されます。
型番号 コネクタ 1 インピーダンス (Ω) 周波数範囲 (GHz) 重量 (lbs.)
PE5CK1012 3.5mm メス SOLT 50 DC - 26.5 2.752
PE5CK1013 3.5mm オス SOLT 50 DC - 26.5 2.752
