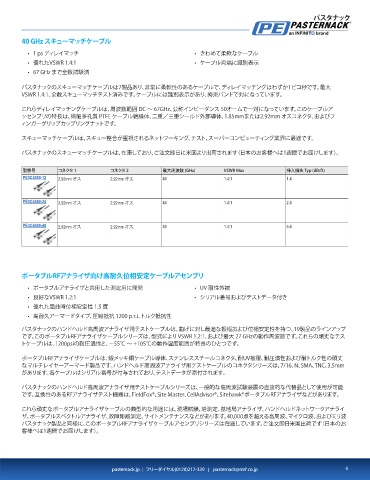

パスタナック

40.GHz.スキューマッチケーブル
• 1 ps ディレイマッチ • きわめて柔軟なケーブル
• 優れたVSWR 1.4:1 • ケーブル両端に識別表示
• 67 GHz まで全数試験済

パスタナックのスキューマッチケーブルは7製品あり、非常に柔軟性のあるケーブルで、ディレイマッチングはわずか1ピコ秒です。最大
VSWR 1.4:1、全数スキューマッチテスト済みです。ケーブルには識別表示があり、拘束バンドで対になっています。

これらディレイマッチングケーブルは、周波数範囲 DC ～ 67GHz、公称インピーダンス 50オームで一対になっています。このケーブルア
ッセンブリの特長は、微細多孔質 PTFE ケーブル絶縁体、二重／三重シールド外部導体、1.85mmまたは2.92mm オスコネクタ、およびフ
ィンガーグリップカップリングナットです。

スキューマッチケーブルは、スキュー整合が重視されるネットワーキング、テスト、スーパーコンピューティング業界に最適です。

パスタナックのスキューマッチケーブルは、在庫しており、ご注文即日に米国より出荷されます（日本のお客様へは1週間でお届けします）。

型番号 コネクタ 1 コネクタ 2 最大周波数 (GHz) VSWR Max 挿入損失 Typ (dB/ft)
PE3C4680-12 2.92mm オス 2.92mm オス 40 1.4:1 1.4

PE3C4680-24 2.92mm オス 2.92mm オス 40 1.4:1 2.8

PE3C4680-48 2.92mm オス 2.92mm オス 40 1.4:1 5.6

ポータブルRFアナライザ向け高耐久位相安定ケーブルアセンブリ

• ポータブルアナライザと共用した測定用に開発 • UV 耐性外被
• 良好なVSWR 1.2:1 • シリアル番号およびテストデータ付き
• 優れた屈曲時位相安定性 1.5 度
• 高耐久アーマードタイプ、圧縮抵抗 1200 p.s.i、トルク抵抗性

パスタナックのハンドヘルド高周波アナライザ用テストケーブルは、曲げに対し最適な振幅および位相安定性を持つ、19製品のラインアップ
です。このポータブルRFアナライザケーブルシリーズは、型式により VSWR 1.2:1、および最大 27 GHzの動作周波数です。これらの頑丈なテス
トケーブルは、1200psiの耐圧潰性と、−55℃ ～ +105℃の動作温度範囲が特長のひとつです。

ポータブルRFアナライザケーブルは、銀メッキ銅ケーブル導体、ステンレススチールコネクタ、耐UV被覆、耐圧潰性および耐トルク性の頑丈
なマルチレイヤーアーマード製品です。ハンドヘルド高周波アナライザ用テストケーブルのコネクタシリーズは、7/16、N、SMA、TNC、3.5mm
があります。各ケーブルはシリアル番号が付与されており、テストデータが添付されます。

パスタナックのハンドヘルド高周波アナライザ用テストケーブルシリーズは、一般的な高周波試験装置の直接的な代替品として使用が可能
です。互換性のあるRFアナライザテスト機器は、FieldFox®、Site Master、CellAdvisor®、Sitehawk®ポータブルRFアナライザなどがあります。

これら頑丈なポータブルアナライザケーブルの典型的な用途には、現場試験、塔測定、基地局アナライザ、ハンドヘルドネットワークアナライ
ザ、ポータブルスペクトルアナライザ、故障距離測定、サイトメンテナンスなどがあります。40,000点を超える高周波、マイクロ波、およびミリ波
パスタナック製品と同様に、このポータブルRFアナライザケーブルアセンブリシリーズは在庫しています。ご注文即日米国出荷です（日本のお
客様へは1週間でお届けします）。
