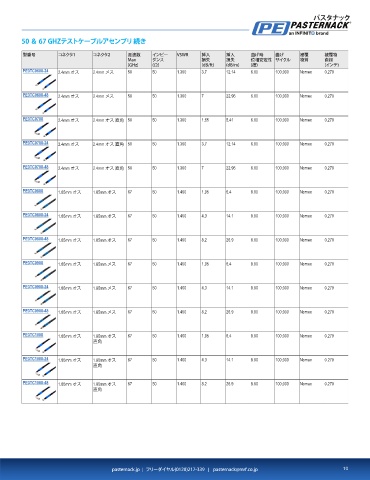

Page 11 - Test and Measurement Product Selection Guide
P. 11
パスタナック
50.＆.67.GHZテストケーブルアセンブリ.続き
型番号 コネクタ1 コネクタ2 周波数 インピー VSWR 挿入 挿入 曲げ時 曲げ 被覆 被覆物
Max ダンス 損失 損失 位相安定性 サイクル 物質 直径
(GHz) (Ω) (dB/ft) (dB/m) (度) (インチ)
PE3TC0600-24 2.4mm オス 2.4mm メス 50 50 1.300 3.7 12.14 6.00 100,000 Nomex 0.270
PE3TC0600-48 2.4mm オス 2.4mm メス 50 50 1.300 7 22.96 6.00 100,000 Nomex 0.270
PE3TC0700 2.4mm オス 2.4mm オス 直角 50 50 1.300 1.65 5.41 6.00 100,000 Nomex 0.270
PE3TC0700-24 2.4mm オス 2.4mm オス 直角 50 50 1.300 3.7 12.14 6.00 100,000 Nomex 0.270
PE3TC0700-48 2.4mm オス 2.4mm オス 直角 50 50 1.300 7 22.96 6.00 100,000 Nomex 0.270
PE3TC0800 1.85mm オス 1.85mm オス 67 50 1.400 1.95 6.4 8.00 100,000 Nomex 0.270
PE3TC0800-24 1.85mm オス 1.85mm オス 67 50 1.400 4.3 14.1 8.00 100,000 Nomex 0.270
PE3TC0800-48 1.85mm オス 1.85mm オス 67 50 1.400 8.2 26.9 8.00 100,000 Nomex 0.270
PE3TC0900 1.85mm オス 1.85mm メス 67 50 1.400 1.95 6.4 8.00 100,000 Nomex 0.270
PE3TC0900-24 1.85mm オス 1.85mm メス 67 50 1.400 4.3 14.1 8.00 100,000 Nomex 0.270
PE3TC0900-48 1.85mm オス 1.85mm メス 67 50 1.400 8.2 26.9 8.00 100,000 Nomex 0.270
PE3TC1000 1.85mm オス 1.85mm オス 67 50 1.400 1.95 6.4 8.00 100,000 Nomex 0.270
直角
PE3TC1000-24 1.85mm オス 1.85mm オス 67 50 1.400 4.3 14.1 8.00 100,000 Nomex 0.270
直角
PE3TC1000-48 1.85mm オス 1.85mm オス 67 50 1.400 8.2 26.9 8.00 100,000 Nomex 0.270
直角
pasternack.jp | フリーダイヤル(0120)217-339 | pasternack@mrf.co.jp 10
