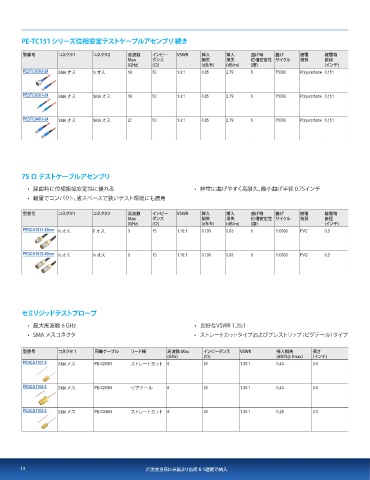

Page 14 - Test and Measurement Product Selection Guide

PE-TC151.シリーズ位相安定テストケーブルアセンブリ.続き

型番号 コネクタ1 コネクタ2 周波数 インピー VSWR 挿入 挿入 曲げ時 曲げ 被覆 被覆物
Max ダンス 損失 損失 位相安定性 サイクル 物質 直径
(GHz) (Ω) (dB/ft) (dB/m) (度) (インチ)
PE3TC0303-24 SMA オス N オス 18 50 1.3:1 0.85 2.79 5 75000 Polyurethane 0.151

PE3TC0301-24 SMA オス SMA オス 18 50 1.3:1 0.85 2.79 5 75000 Polyurethane 0.151

PE3TC0401-24 SMA オス SMA オス 27 50 1.3:1 0.85 2.79 5 75000 Polyurethane 0.151

75.Ω.テストケーブルアセンブリ
• 屈曲時に位相振幅安定性に優れる • 非常に曲げやすく高耐久、最小曲げ半径 0.75インチ
• 軽量でコンパクト、省スペースで狭いテスト環境にも適用

型番号 コネクタ1 コネクタ2 周波数 インピー VSWR 挿入 挿入 曲げ時 曲げ 被覆 被覆物
Max ダンス 損失 損失 位相安定性 サイクル 物質 直径
(GHz) (Ω) (dB/ft) (dB/m) (度) (インチ)
PE3CA1031-60cm N オス F オス 3 75 1.16:1 0.193 0.63 5 100000 PVC 0.3

PE3CA1032-60cm N オス N オス 3 75 1.16:1 0.193 0.63 5 100000 PVC 0.3

セミリジッドテストプローブ
• 最大周波数 6 GHz • 良好なVSWR 1.35:1
• SMA メスコネクタ • ストレートカットタイプおよびプレストリップ（ピグテール）タイプ

型番号 コネクタ 1 同軸ケーブル リード線 周波数 Max インピーダンス VSWR 挿入損失 長さ
(GHz) (Ω) (dB/ft@ fmax) (インチ)
PE3CA1107-3 SMA メス PE-020SR ストレートカット 6 50 1.35:1 0.43 3.0

PE3CA1104-3 SMA メス PE-020SR ピグテール 6 50 1.35:1 0.43 3.0

PE3CA1102-3 SMA メス PE-034SR ストレートカット 6 50 1.35:1 0.28 3.0

13 ご注文当日に米国より出荷 & 1週間で納入
