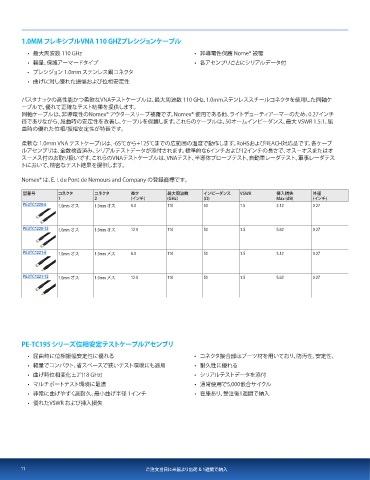

1.0MM.フレキシブルVNA.110.GHZプレシジョンケーブル インピーダンス VSWR 挿入損失 外径
• 最大周波数 110 GHz • 非導電性保護 Nome® 被覆
• 軽量、保護アーマードタイプ • 各アセンブリごとにシリアルデータ付
• プレシジョン 1.0mm ステンレス鋼コネクタ
• 曲げに対し優れた振幅および位相安定性

パスタナックの高性能かつ柔軟なVNAテストケーブルは、最大周波数 110 GHz、1.0mmステンレススチールコネクタを使用した同軸ケ
ーブルで、優れて正確なテスト結果を提供します。
同軸ケーブルは、非導電性のNomex® アウタースリーブ被覆です。Nomex® 使用である他、ライトデューティアーマーのため、0.27インチ
径でありながら、屈曲時の安定性を改善し、ケーブルを保護します。これらのケーブルは、50オームインピーダンス、最大 VSWR 1.5:1、屈
曲時の優れた位相/振幅安定性が特長です。

柔軟な 1.0mm VNA テストケーブルは、-65℃から+125℃までの広範囲の温度で動作します。RoHSおよびREACH対応品です。各ケーブ
ルアセンブリは、全数検査済み、シリアルテストデータが添付されます。標準的な6インチおよび12インチの長さで、オス−オスまたはオ
ス−メス付のお取り扱いです。これらのVNAテストケーブルは、VNAテスト、半導体プローブテスト、自動車レーダテスト、軍事レーダテス
トにおいて、精密なテスト結果を提供します。

Nomex® は、E. I. du Pont de Nemours and Company の登録商標です。

型番号 コネクタ コネクタ 長さ 最大周波数 インピーダンス VSWR 挿入損失 外径
1 2 (インチ) (GHz) (Ω) Max (dB) (インチ)
PE3TC1220-6 1.0mm オス 1.0mm オス 6.0 110 50 1.5 3.12 0.27

PE3TC1220-12 1.0mm オス 1.0mm オス 12.0 110 50 1.5 5.62 0.27

PE3TC1221-6 1.0mm オス 1.0mm メス 6.0 110 50 1.5 3.12 0.27

PE3TC1221-12 1.0mm オス 1.0mm メス 12.0 110 50 1.5 5.62 0.27

PE-TC195.シリーズ位相安定テストケーブルアセンブリ

• 屈曲時に位相振幅安定性に優れる • コネクタ接合部はブーツ材を用いており、防汚性、安定性、
• 軽量でコンパクト、省スペースで狭いテスト環境にも適用 • 耐久性に優れる
• 曲げ時位相変化±2°(18 GHz) • シリアルテストデータを添付
• マルチポートテスト環境に最適 • 通常使用で5,000嵌合サイクル
• 非常に曲げやすく高耐久、最小曲げ半径 1インチ • 在庫あり、受注後1週間で納入
• 優れたVSWR および挿入損失
