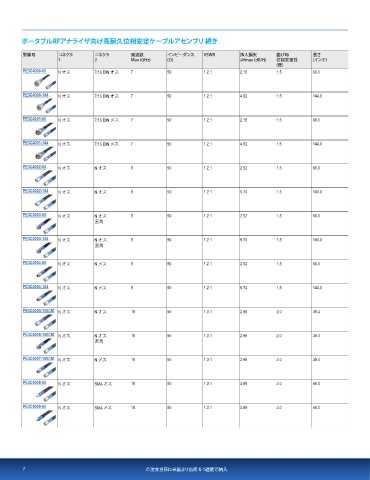

Page 8 - Test and Measurement Product Selection Guide
P. 8
ポータブルRFアナライザ向け高耐久位相安定ケーブルアセンブリ.続き
型番号 コネクタ コネクタ 周波数 インピーダンス VSWR 挿入損失 曲げ時 長さ
1 2 Max (GHz) (Ω) @fmax (dB/ft) 位相安定性 (インチ)
(度)
PE3C4000-60 N オス 7/16 DIN オス 7 50 1.2:1 2.16 1.5 60.0
PE3C4000-144 N オス 7/16 DIN オス 7 50 1.2:1 4.92 1.5 144.0
PE3C4001-60 N オス 7/16 DIN メス 7 50 1.2:1 2.16 1.5 60.0
PE3C4001-144 N オス 7/16 DIN メス 7 50 1.2:1 4.92 1.5 144.0
PE3C4002-60 N オス N オス 9 50 1.2:1 2.52 1.5 60.0
PE3C4002-144 N オス N オス 9 50 1.2:1 5.74 1.5 144.0
PE3C4003-60 N オス N オス 9 50 1.2:1 2.52 1.5 60.0
直角
PE3C4003-144 N オス N オス 9 50 1.2:1 5.74 1.5 144.0
直角
PE3C4004-60 N オス N メス 9 50 1.2:1 2.52 1.5 60.0
PE3C4004-144 N オス N メス 9 50 1.2:1 5.74 1.5 144.0
PE3C4005-100CM N オス N オス 18 50 1.3:1 2.66 2.0 39.4
PE3C4006-100CM N オス N オス 18 50 1.3:1 2.66 2.0 39.4
直角
PE3C4007-100CM N オス N メス 18 50 1.3:1 2.66 2.0 39.4
PE3C4008-60 N オス SMA オス 18 50 1.3:1 3.89 2.0 60.0
PE3C4009-60 N オス SMA メス 18 50 1.3:1 3.89 2.0 60.0
7 ご注文当日に米国より出荷 & 1週間で納入
